さまざまな種類の電球ソケットのガイド

さまざまな種類の電球ソケットのガイド

さまざまな形状、サイズ、材質があるため、適切な電球ソケットを選択することは驚くほど複雑になる場合があります。アキシャル ソケットやフェストゥーン ソケットなどの特殊なタイプもいくつか存在しますが、住宅用および商業用ソケットの大部分は、ネジ、ピン、ウェッジ、バヨネットの 4 つの主要なカテゴリに分類されます。これらのグループの違いを理解することは、照明用途に適したソケットを選択するために不可欠です。

1. ネジソケット（エジソンベース）

エジソンねじソケットは最も普及しているタイプで、ほとんどの家庭用ランプや器具で簡単に認識できます。発明者であるトーマス エジソンにちなんで名付けられたこのソケット タイプは、ネジ付き金属接点を使用して電球を固定します。指定コードは「E」（エジソン）で始まり、その後に電球の口金の直径をミリメートル単位で示す数字が続きます。たとえば、E26 は北米の標準ベース サイズです。

これらのソケットのハウジングは、プラスチック、磁器、または金属で構築できます。プラスチックや磁器のオプションは通常、基本的な黒または白に限定されますが、金属ソケットは-真鍮、青銅、またはニッケルで作られることが多く-、より幅広い美的仕上げを提供します。材質の選択は主に視覚的なものですが、プラスチック製ソケットは高熱用途には適していない可能性があることに注意することが重要です。そのため、特定の高ワット数または密閉型器具には金属または磁器が適しています。-

2. ピンソケット

ピン ソケットは主に直管蛍光灯、プラグインコンパクト蛍光ランプ（CFL）、特定の HID ランプ、MR16 低電圧電球、およびそれらの LED 同等品で使用されます。-これらの電球には、ねじ込む代わりに、ベースから伸びている 1 ～ 4 つのピンがあり、ソケットに直接挿入されます。

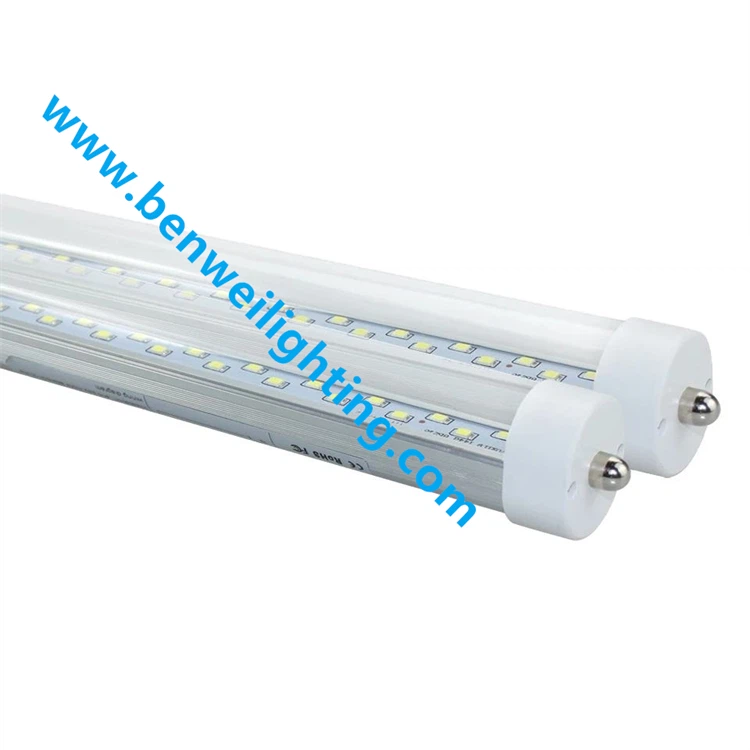

ピン ソケットの指定は通常、文字 (多くの場合「G」) で始まり、その後に各ピンの中心間の距離をミリメートル単位で示す数字が続きます。一般的な例は、多くの T8 および T12 リニア蛍光管の標準である G13 口金です。多くの場合、取り付けにはピンをソケット (リニア器具では「トゥームストーン」と呼ばれます) に挿入し、電球を回転させて所定の位置にロックし、確実な電気接続を確保する必要があります。

3. ウェッジソケット

ウェッジソケットは、対応する電球に従来の金属ベースやピンがないため、他のタイプとは異なります。代わりに、電球のガラスベースは密閉されたくさび状の先端に向かって先細になっています。-。このガラスベースの底部から2本のリード線が伸びており、ソケットに直接接触します。

この設計は、特定の自動車用ライト、表示灯、装飾的なホリデー ストリング ライトなどの低電圧小型照明用途で一般的です。{0}接続はソケット自体内の張力によって維持され、この張力がテーパー状のガラス ベースを掴み、コンタクト ワイヤを所定の位置に保持します。

4.バヨネットソケット

アメリカの家庭用照明ではそれほど一般的ではありませんが、バヨネットソケットは世界の他の地域や特定の自動車や船舶の用途で広く使用されています。名前の由来は、ライフルの銃剣に似たロック機構に由来します。

バヨネットソケット用に設計された電球を所定の位置に押し込み、少し回転させると、電球の側面にあるピンがソケットの対応する L 字型スロットに固定されます。-小さなバネが張力を与えて接続を安全に保ちます。このロック動作により、バヨネットソケットは振動や偶発的な緩みに対して非常に耐性があります。それらは、「BA」コード (バヨネット アンカーの場合) で指定され、その後にミリメートル単位の直径の数字と、ソケットの基部にある単一または二重の接触点を示す「s」または「d」が続きます。

要約すると、正しいソケット タイプを識別するには、その機械設計と英数字コードに注意を払う必要があります。電球を交換する場合でも、新しい器具を選択する場合でも、これら 4 つの主要なソケット ファミリを理解することで、あらゆる照明ニーズに対応できる互換性、安全性、最適なパフォーマンスが保証されます。
