LED の調光ガイド: ライトが調光可能かどうかを確認する方法

今日の世界はますます多くの LED ライトで満たされています。 これらは、商業用および住宅用の両方の設定で既存の照明を交換するときに、エネルギー消費を大幅に削減する優れた交換オプションです。 既存の照明器具を維持したいが、時代遅れの照明 (白熱灯、蛍光灯、ハロゲンなど) を改良された LED 電球に交換したい場合は、LED が一般的な電球タイプに統合されているため、従来の照明器具にわずか 1 回で後付けできます。数秒。

しかし、待ってください。すべてのライトを暗くできるわけではありません。

これは、LED ライトを選択する前に、要求を評価する必要があることを意味します。 これは、古い照明を新しい LED 技術に初めて交換し、照明の低下が予想される場合に重要です。

この投稿では、LED 調光器の利用方法と、LED を調光できるかどうかをすばやく評価する方法の両方について説明します。

調光可能なLEDライトは本当に必要ですか?

私たちの家の部屋が複数の用途に使用されるのはごく普通のことです。 モダンなキッチンは、調理、食事、さらには日中の作業にも使用できます。

調光可能な照明により、アクティビティに合わせて周囲の照明を自由に調整できます。 小切手帳に取り組んでいるときは明るい光が好きかもしれませんが、夕方に食事をするときは暗くて落ち着いた光を好むかもしれません.

また、調光の使用は、商業および産業環境で増加しています。 調光可能な照明は、オフィス スペースに柔軟性をもたらし、スタッフの好みやニーズに最適な照明を実現します。 ワークスペースでの調光とカラー チューニングの両方について、多くの研究が行われてきました。 調整可能な白色照明の詳細については、こちらを参照してください。

LED照明をディップできますか？

すべての LED ライトを調光できるわけではないため、最初に調光可能な電球があることを確認するために、いくつかの点を確認する必要があります。

#1 - 購入した完成した LED 器具または電球のパッケージには、調光可能であることが明示されていることを確認してください。 これは、ライトの技術的な説明または仕様で明確にする必要があります。 調光機能のない LED を調光器に取り付けると、ちらつきが大きくなり、電球の寿命が短くなります。

時折、以下のような記号が使用されて、ライトが暗くなる可能性があることを示します。 残念ながら、普遍的なシンボルはありません。

一部のライトを暗くできないのはなぜですか?

ライトが使用する LED ドライバによって、LED 電球を調光できるかどうかが決まります。

すべての LED 電球にはドライバーがあり、電気エネルギーを LED の動作に必要な低電圧の定電流に変換します。 LEDドライバーについて不明ですか？ 完全な LED ドライバー ガイドを参照してください。

コンポーネント LED を使用して独自のセットアップを作成している場合は、必要な調光オプションを使用して、任意の LED ドライバーを選択するという贅沢があります。 ただし、完成した LED 器具または電球を購入する場合は、メーカーが選択した調光設定からしか選択できません。

非調光 LED ドライバーは、ON と OFF のみを状態として認識します。 LED 電球への電流を変化させ始めると、非調光ドライバーは一定の電流を調整して維持しようとします。 最終的に、LED ドライバーは過負荷になり、動作しなくなります。

一方、調光可能なドライバーは、電流の変動を管理するように設計されています。 調光可能なドライバーは、アナログまたはパルス幅変調 (PWM) 調光を使用して LED をディップし、電流損失を補います。

LED はどのように正確に調光されますか?

LED レトロフィットを設計するときは、調光を適切に考慮する必要があります。これは、LED が従来の光源とは異なる鈍さを示すためです。

イラストとして白熱灯を使用n

フィラメント ワイヤを発光するまで加熱すると、光が発生します。 電圧を下げて鈍くするだけです。 ワイヤーが冷えると、生成される光が少なくなります。 光源への電圧を変更することで 0 から 100% まで下げることができるため、これはアナログ調光の図です。

加熱されたフィラメントの代わりに、LED 電球はダイオードを使用して光を生成します。 ダイオードには 2 つの状態しかありません。発光している ON と、ご想像のとおり暗い OFF です。

このため、調光可能な LED 照明ソリューションを作成するには、LED の調光とは異なるアプローチが必要です。 パルス幅変調 (PWM) とアナログ調光は、LED 調光の 2 つの基本的な手法です。

パルス幅の変調 (PWM)

信号がオンまたはオフである時間の長さを調整することにより、PWM は幅広い調光を提供します。 PWM 調光を使用している場合、発光ダイオードは一度にのみオンまたはオフにすることができます。 これは、出力電力を変更して LED を調光するアナログ調光とは異なります。

パルス幅変調で LED の輝度を 80% に下げたい場合は、LED を 80% の時間オンにし、残りの 20% をオフにします。 LED のオン/オフに気付かないのはなぜでしょうか? 約 80% の光出力が得られることは合理的です。

PWM 調光は、人間の視覚の問題を利用します。 人間の目はおよそ 50 ～ 90 Hz で見ることができるため、光は人間の目では認識できないほど速いペースでちらつきます (約 60 フレーム/秒)。 私たちの脳は、光が非常に速く点滅しているときに視覚が滑らかに感じるようにギャップを埋めます.

特に撮影やビデオ撮影にライトを使用する場合は、PWM 調光を慎重に使用する必要があります。 人間の目が PWM のちらつきを検出できない場合でも、高品質のカメラは、光が低レベルに設定されている場合、間違いなく小さなストロボをキャプチャします。 ビデオ撮影の作業中は、PWM よりも優れた調光の代替手段を探す必要があります。

デジタル調光

LED の駆動に関するガイドを読んだことがあれば、アナログ調光は、LED に流れる電流を調整することによって LED が放出する光の量を減少させることを認識しています。 調光のより単純な代替手段のように見えるかもしれませんが、LED の色は低電流レベルで時折変化し、光の品質と均一性に問題が生じることがあります。

では、どの調光タイプを採用すればよいでしょうか。

調光の最も重要な側面は、光レベルを薄暗い状態から明るい状態にすばやく変更できることです。 最終的には、LED ドライバーや電球がサポートできる調光の種類に依存しますが、独自のシステムを設計している場合は、独自の決定を行うことができます。 アドバイスだけが必要な場合は、以下の調光器の選択肢のリストに進んでください.

0-10V調光

このスタイルの調光は、商用環境の蛍光灯照明で急速に人気を博しました。 幸いなことに、LED の取り付けにも使用できるため、特に蛍光灯のアップグレードに人気があります。 ライトの制御には、電圧範囲が 0 ～ 10 ボルトの別の DC 電圧信号が使用されます。 名前はもうお分かりでしょうか？ その結果、制御されたライトは、最大電圧が印加されたときに 100 パーセントの出力で機能し、電圧が印加されていないときに 0 パーセントの出力で機能する場合があります。 制御信号の電圧レベルが変化すると、ライトの明るさも変化します。

最先端の調光

最もよく使用される調光技術はリーディング エッジ調光であり、順方向位相カット、白熱、またはトライアック調光とも呼ばれます。
ほとんどの伝統的な照明が必要とする高電圧アプリケーションに最適であるため、このタイプの調光器はほとんどの家庭に存在します。 トライアック調光の主な問題は、ライトが時折ブーンという音やちらつきを起こすことです。 これは、AC 信号のチョッピングによって引き起こされる振動の結果として発生する可能性があります。

幸いなことに、最近のトライアック調光器の多くはこれを考慮して、ちらつきを防止するための措置を講じています。 多くの調光可能な LED ドライバーまたは LED 調光器は、ちらつきのない設計としてマークされます。 必ず買い物をして、高品質の調光器を選択してください。 以下のトップピックから始めることができます。

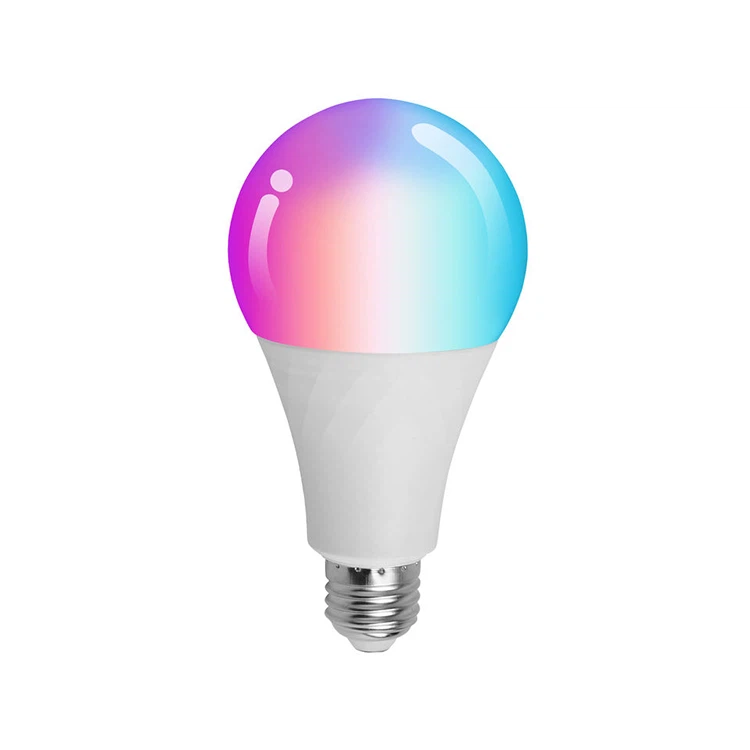

以下は BENWEI の LED 電球です。ご興味やご質問がございましたら、PLS までお気軽にお問い合わせください。
