-両端の T8 LED 管を直接配線する-ためのガイド
従来の蛍光灯を両端 T8 LED 管に置き換えることは、エネルギー効率と光の品質を向上させる効果的な方法です。{0} 「プラグ-アンド-」バージョンとは異なり、ダイレクト{5}}ワイヤ（またはバラスト-バイパス）モデルでは、既存の照明器具を永久に変更する必要があります。このガイドでは、プロセスの概要を段階的にわかりやすく説明します。-
重要な事前考慮事項
作業を開始する前に、次のことを理解しておくことが重要です。
安全第一:作業を開始する前に、照明器具への主電源が回路ブレーカーでオフになっていることを必ず確認してください。
チューブタイプ:持っていることを確認してください直接配線-またはバラスト-バイパス両端 LED チューブ。-これらは既存の蛍光灯安定器とは互換性がありません。
墓石:両端 LED チューブには次のものが必要です。--シャントされていない墓石(チューブの端を保持するソケット)。ラピッドスタート型蛍光灯器具で一般的なシャントツームストーンは、両方の接点間に単一の電気経路を提供します。- - シャントされていない墓石は 2 つの独立したパスを提供します。ほとんどの直接配線では、シャントされたトゥームストーンを非シャント バージョンに交換する必要があります。-
専門的なアドバイス:このプロセスの一部について不明な点がある場合、または電気工事の経験がない場合は、資格のある電気技師に相談することを強くお勧めします。
概要: 直接-ワイヤー動作と蛍光灯動作

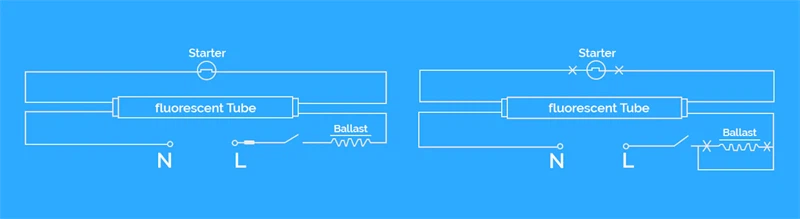

標準的な蛍光灯器具では、電力は管への電流を調整する安定器を通って流れます。直接配線 LED の取り付けでは、このバラストを取り外し、ライン電圧を管ソケットに直接供給します。-
両端真空管との主な違いは、電力の受け取り方です。-
シングルエンドチューブ:-ライン (ホット) 接続とニュートラル接続の両方を同じ端から受信します。
両端管:-一方の端でライン (ホット) 接続を受け取り、もう一方の端でニュートラル接続を受け取ります。
インストールガイド
ステップ 1: 治具の準備とコンポーネントの確認
回路ブレーカーで電源を切り、オフになっていることを確認します。
古い蛍光管と器具のカバーを取り外し、内部配線にアクセスします。
バラスト、トゥームストーン、および主電源線 (通常はラインの場合は黒、ニュートラルの場合は白) を特定します。
ステップ 2: 古いバラストを取り外す
ワイヤーカッターを使用して、安定器と墓石および主電源を接続するワイヤーを慎重に切断します。ワイヤーをできるだけバラストに近いところで切断します。
バラストを固定具から取り外します。取り付けブラケットからネジを外す必要がある場合があります。
重要：古い安定器は、電子廃棄物に関する地域の規制に従って廃棄してください。
ステップ 3: トゥームストーンを確認または交換する
すべての墓石がシャントされていないことを確認してください。{0}シャントされている場合は、シャントされていないバージョンに置き換える必要があります。-
新しい墓石を設置するには、器具からのワイヤーを墓石のベースに通し、墓石の端子に接続し、墓石を所定の位置に固定します。

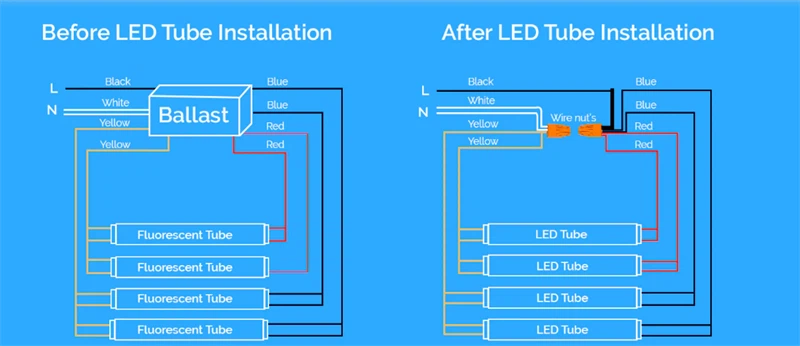

ステップ 4: 電気接続を行う
配線方法は、1 つの器具に単一のチューブを取り付けるか、複数のチューブを取り付けるかによって異なります。
単一の T8 LED チューブの場合:
これには、器具内での単純な直列接続が必要です。
を接続します。ライン(黒)主電源から墓石のピンの 1 つに配線します。一端治具の。
を接続します。ニュートラル（白）主電源から墓石のピンの 1 つに配線します。反対側の端治具の。
ワイヤー ナットまたはプッシュイン コネクタを使用して、すべての接続がしっかりと固定されていることを確認します。{0}
複数の T8 LED チューブの場合:
複数のチューブを接続する必要があります平行。これにより、1 つのチューブが故障しても、他のチューブは動作し続けることが保証されます。一般的な方法は 2 つあります。
マルチチェーン方式:
主電源接続ポイントから各セットのトゥームストーンまで、個別のライン線と中性線のペアを配線します。これは非常に信頼性の高い方法ですが、より多くのワイヤを使用する可能性があります。
デイジー チェーン方式:-
これはより効率的な配線手法です。
フィクスチャの片側にある最初のトゥームストーンにライン ワイヤを供給します。次に、短いジャンパ ワイヤを使用して、同じトゥームストーンの 2 番目の接点から次のトゥームストーンの最初の接点に接続します。
器具の反対側の中性線に対してこのプロセスを繰り返します。
重要な安全上の注意:プロセス全体を通じて、線と中性線が決して互いに接触しないようにしてください。接触すると短絡が発生します。
ステップ 5: 最終チェックとテスト
すべての接続がしっかりと絶縁されたら、ワイヤーがチューブに干渉しないように慎重に治具に押し込みます。
器具カバーを再度取り付けます。
新しい両端 T8 LED チューブを墓石に挿入し、4 分の 1 回転させて所定の位置にロックして取り付けます。{0}
サーキットブレーカーの電源を復旧します。
器具のスイッチを入れます。 LED チューブは、ちらつきやブザー音を発することなく即座に点灯し、取り付けが成功したことを示します。
これらの手順に従うことで、蛍光灯器具を最新のエネルギー効率の高い LED 照明に切り替えることができます。-詳細情報または特定の製品に関する質問については、メーカーのガイドラインを参照するか、照明専門家にお問い合わせください。
