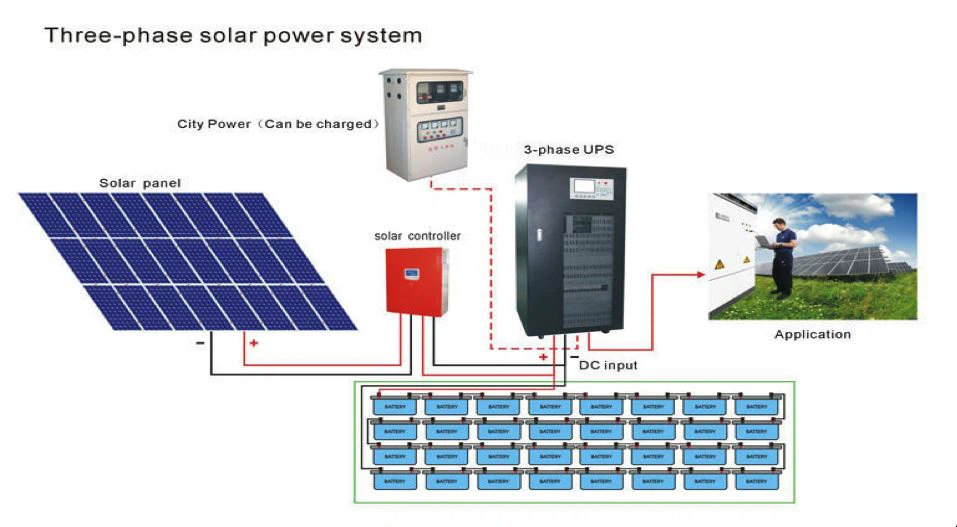

太陽光発電システムは、ソーラーパネル、充電コントローラ、インバータ、バッテリで構成されています。太陽光発電システムにはインバータは含まれていません。太陽光発電システムが負荷に十分な電力を供給できるようにするためには、電気機器の電力に応じて様々な構成要素を合理的に選択する必要がある。太陽光発電システムの設計では、次の要因を考慮する必要があります。
質問1.太陽光発電システムはどこで使われていますか?この地域の日射状況は?
質問2.システムの負荷電力はどのくらいですか?
質問3.システムの出力電圧(DCまたはAC)はどのくらいですか?
質問4.システムは毎日何時間動作する必要がありますか?
質問5.日光のない雨天の場合、システムは何日間継続的に電力を供給する必要がありますか?
100Wの出力電力を(負荷)して1日6時間使って計算方法を紹介する例を見てみましょう。
1.まず、1日に消費されるワット時数(インバータの損失を含む)を計算します。
インバータの変換効率が90%の場合、出力電力が100Wの場合、実際の必要な出力電力は100W / 90% = 111Wでなければなりません。1日6時間使用した場合、消費電力は111W*6時間=666Wh、つまり0.666キロワット時の電力です。
2.ソーラーパネルを計算する:
5時間の有効な毎日の日照時間に基づいて計算され、充電効率と充電プロセス中の損失を考慮して、ソーラーパネルの出力電力は666Wh÷5h÷70% = 190Wでなければなりません。その中で、70%は充電プロセス中にソーラーパネルによって使用される実際の電力です。
3.
180ワットモジュールの毎日の発電量
180×0.7×5=567WH=0.63度
1MWの毎日の発電量=1000000×0.7×5=3500,000=3500度
例2:10wランプの設置、1日6時間の照明、3連続した雨の日、ソーラーパネルwpの計算方法は?と12Vバッテリーああ?
毎日の消費電力:10W X 6H = 60WHの、
ソーラーパネルを計算する:
設置場所の平均ピーク日照時間が 4 時間であるとします。
次に、60WH / 4時間、= 15WPソーラーパネル。
次に、充放電損失とソーラーパネルの毎日の補足を計算します。
15WP/0.6= 25WP,
つまり、25Wソーラーパネルで十分です。
次に、バッテリーを計算します。
60WH / 12V = 5AH。
毎日12V5AHの電気を使用してください。
3日間は12V15AHです。
バッテリー構成は、連続雨の日に1日の消費電力が20%を超えないように、または消費電力が50%を超えないように設計する必要があります。最長のバッテリ寿命要件を達成するために。
このようにして、このシステムのバッテリーは26AH-30AHに十分であると結論付けます。
例3:12V45Aバッテリーを6時間で満たすには、何ワットのソーラーパネルが必要ですか?
12V45Aバッテリーは648ワット時(?)6時間で完全に充電された場合、ソーラーパネルは理論的には108ワットで済みますが、実際のソーラーパネルは太陽光強度、温度、太陽光発電コントローラの全体的な効率などの要因の影響を受けます。バッテリーの全体的な効率は0.8で計算されます。135ワットの太陽電池モジュールを選択する必要があります。ちなみに、鉛蓄電池の最良の充電電流は、電池容量電流の1/10、つまり4.5Aです。過大な充電電流は、バッテリプレートをスピードアップします。硫化はバッテリ寿命に影響します。
最も簡単な計算方法:
バッテリー:12V ×45A = 540WH
ソーラーパネルの電力 = 540/6/0.8 (損失) = 112.5W
例 4: 2 枚の 20 ワット (36 個) ソーラー パネルで 12 ボルトの 17 アンペアのバッテリーを充電するのに何時間かかりますか。これらの2つのソーラーパネルで通常の12v4AHバッテリーを充電するのに何時間かかりますか?
1.20Wソーラーパネルの動作電圧は一般的に17.2Vで、電流は1.15Aです。ボードの品質が良い場合、測定電流は通常1.1Aです(私はそれをテストしました)。
2.あなたが言った6時間の光が正午から午後までの期間であると仮定すると、4時間のフル発電を計算することができ、2つの20Wボードが1日あたり2 * 1.1 * 4 = 8.8Aを生成することができることを意味します
3.このようにして、17AHバッテリーは2日で完全に充電することができます。4AHバッテリーは2時間でほぼ同じです。
または、ソーラーパネルの合計wは20 + 5 = 25Wです
バッテリーのwの総数は12v * 17A = 204wです
フルタイムは204/25=8時間
4Aバッテリー:
4A *12=48w
48w / 25w = 1.92時間
または、太陽光の強度とバッテリー容量の関係が不正確であるため、保険数理計算は不要で面倒です。見積もる
太陽電池電流:20/12=1.7A
充電時間1:17/1.7 * 1.5充電定数= 15時間、
充電時間2:4 / 1.7 * 1.5充電定数= 3.5時間、
実際、2つのバッテリーと2つのソーラーパネルを並行して充電することができますが、同じことが言えます。
充電時間3:(17AH + 4AH)/(1.7 * 2ブロック)* 1.5充電定数= 9時間、
あなたの場所の日差しが良ければ、それはほぼ2日間続くでしょう。
充電時に注意すべきことは何もありません。マルチメーターをお持ちの場合は、充電中にバッテリーの両端の電圧を常に測定し、14Vを超えないようにしてください。放電時には10.5V未満にならないように注意してください。過充電と過放電の両方がバッテリ寿命に影響します。
例5 2日連続の雨の日を想定すると、負荷電力は40W、点灯時間は1日8時間です。上記の点灯時間を達成するためには、何ワットのソーラーパネルと何ワットのバッテリーが必要ですか?
最も単純なアルゴリズムは 4 倍です。
すなわち、負荷電力*4倍、および160Wの太陽光パネルが必要です。
より正確にしたい場合は、次のようになります。
負荷電力は40Wです。
40W * 8時間/天井* = 320WH / 12V(バッテリー電圧)== 27AH。
毎日12V27AHの電気を使い、
バッテリーを放電容量の30%以内に毎日維持するのが最善です。したがって、簡単に90AH12Vにできるバッテリーが必要です。この場合、90AH電池は購入が難しいため、100AHしか選択できません。40W * 8時間= 320WHです。
320WHは、回路と電力貯蔵プロセスの損失の20%を除去し、実際の毎日の需要は400WHです。
標準日照時間に従って時間が 1 日あたり 4 時間の場合、計算は次のようになります。
400WH / 4時間= 100W。
実施例6 負荷2 50w負荷入力電圧24v3連続雨日、1日8時間勤務
必要なシステムソーラーパネルとバッテリー計算を要求する
1.ソーラーパネル2 * 50W * 8H / 0.6 / 4H = 340W(総消費電力/システム使用率/有効日照時間)
2.バッテリー2 * 50 / 24 * 8 *(3 + 1)/ 0.7 = 200AH(合計電流*自己保持時間/マージン係数)
(ソーラーパネル電力=負荷電力*作業時間/損失0.6/平均有効光)
(電池容量=負荷電力×作業時間*連続雨天/電池電圧/充放電係数)
日射量で計算
年間発電量 (EP) = PAS * HA * K * 365 (日)
PAS:太陽電池ストリング容量
HA:設置場所と設置条件の累積日射量(kWh/m2*日)
K:和設計係数(0.65~0.8≒0.7度)
システム使用率で計算
年間発電量=太陽電池アレイテンプレートの発電量×システム稼働率×8760(時間)
システム稼働率=0.1~0.15≒0.12度
1 年の合計時間 = 24 (時間) * 365 (日) = 8760 時間。
家庭の電気は太陽光発電に置き換えることができ、今日環境保護が普及しているときにも流行するでしょう。私たちはあなたの家が使用する電気の量、あなたの地理的な場所やその他の情報に基づいて、あなたに最適なソリューションをお勧めします。
太陽光発電システムは、安全性、環境保護、無公害という利点がありますが、そのコストはかなり高いため、一般的に照明にのみ使用することをお勧めします。
おおよそのコスト計算については、以下の簡単な方法で計算して、太陽光発電の規模をどう配置するかがわかります。
1.1日の総消費電力を計算すると、家庭の平均電力消費量は1日あたり5度から10度の間でなければなりません。毎月の電気代の合計を単価で割ってから日数で割ることができます。
2.5000W(1日あたり5キロワット時の電力を仮定)/ 5時間(1日あたりの平均有効光時間、地域によって異なる)/ 0.7(ソーラーパネルの実際の効率)/ 0.9(さまざまな損失)= 1600W、5%のマージンを追加すると、ほぼ1700Wになります。
3.上記の数字はシステムのパワーです。現行システムの平均単価が60元/W(すべての材料と設備を含む)であっても、総投資額は1700X60=102,000で、100,000以上となります。現在、ほとんどの地域の電力価格は0.6元、102000/0.6=170,000kWh、1日あたり5kWhで計算されており、90年間使用できます。
4. 以上の観点から、国内の家庭が太陽光発電だけに頼って電気を賄うのは、基本的に非現実的です。外国は国家の補助金のおかげで非常によく発展しています。また、太陽光発電が本当に人々の家庭に浸透できるように、補助金も支給し、コストを大幅に削減しなければなりません。
発電システムは、ソーラーパネル、バッテリー、コントローラ、インバータで構成することができます。日中は日差しが当たると、コントローラー付きのバッテリーボードを使ってバッテリーを充電し、夜間はバッテリーを使って電化製品に電力を供給することができます。
この場合、80Wバッテリーボード、12V20AHバッテリー(現地で購入)、12V5Aコントローラー、300Wインバーターを使用することをお勧めします。完全に充電されると、4つの20Wランプに5時間以上使用でき、ほとんどの人にとって十分です。これで十分でない場合は、1 つ以上のパネルを追加できます。
この種の小型システムは、森林地帯、山岳地帯、フィールドワーク(養蜂)などの電力不足や低電力地域に非常に適しています。コストも高くなく、持ち運びにも便利です。システムは、完全に毎日の電力消費量を満たすことができ、ニーズに応じて調整することができます。
