ハイマスト照明と投光照明の比較
重要な屋外照明設備の場合、最適な種類の LED 照明器具を選択するのは難しい場合があります。 ハイマスト照明とフラッド照明は、屋外照明用途でよく使用される 2 つの選択肢です。 これら 2 つの用語はしばしば同じ意味で使用されますが、実際には異なる特性、要件、およびソリューションを提供します。
フラッド照明とハイマスト照明の主な違いは何ですか?
フラッド ライトとハイマスト ライトの両方が、広大な領域を照らすことができるという点で、それらは匹敵します。 ただし、配光、取り付け、耐振動性、サージ保護、Darky Sky コンプライアンス、およびその他の要因のパターンは大きく異なります。
ハイマスト ライトのポールは、フラッド ライトよりもかなり高いことが多く、これは最も明白な対照の 1 つです。 照らしたい領域が大きい場合は、ライトをより高く配置する必要があります (ポールの総数を最小限に抑えたい場合)。 したがって、広い範囲を照らす場合は、高いタワーライトが好まれることがよくあります。
主な注目すべき違いについては、以下で詳しく説明します。 しかし、最初に、ハイマスト照明とフラッド照明を定義しましょう。実際には、これらは別の問題に対処する 2 つの異なるアプリケーションであるにもかかわらず、同じ意味で使用されたり、同時に使用されたりすることがあるためです。
外部照明の定義
ハイマスト照明
非常に高い取り付け高さからの大面積照明は、高いマスト照明の一般的な使用法です。これは、多くの場合、高さ 50 ～ 150 フィートのポールに取り付けられ、固定リングまたは下降装置によって取り付けられます。 各ポールには、通常 3 ～ 12 のフィクスチャがあります。 少ないポールで広い範囲を照らしたい場合は、ハイマストライトが最適です。
ハイマスト照明の用途: 産業、商業、地方自治体は、大きな駐車場、鉄道ヤード、港、道路、空港でこのスタイルの屋外照明を頻繁に採用しています。
洪水照明
電柱や建物などに設置してさまざまな場所を照らす投光照明も、外部照明として利用されています。 フラッド ライトの固定具はさまざまな角度に設定できます。これにより、光の分布が変わります。
投光照明の用途: この種の屋外照明は、スポーツ イベントやその他の主要な屋外集会だけでなく、セキュリティ、車、歩行者用のエリアに照明を提供するためによく使用されます。
フラッド ライトとハイ マスト ライト
取り付け高さが高く、多数の照明器具が配置されているため、LED ハイマスト ライトは現在、かなりの屋外エリアを均一かつ制御された照明を提供するための最も経済的で効率的なオプションです。
LEDフラッド照明製品とは一線を画すLEDハイマスト製品のその他の際立った特徴は次のとおりです。
- 配光パターン
- 取り付け
- ダークスカイIDA適合
- 耐振動性評価
- サージ防御
配光パターン
高いマストのライト
ハイマスト照明の大部分には、IESNA 配光パターンが装備されています (下の画像を参照)。 IESNA配光パターンの重なり合う光パターン、高いアプリケーション効率、優れた均一性、およびグレア低減により、広い屋外スペースで優れた視認性が得られます。 ハイマストライトによる配光パターンの使用により、必要な場所に正確に照明が作成されます。 機能的な視認性が最大の関心事である建設現場では、フラッドライトよりも高いマスト照明が頻繁に使用されます。
フラッドライト
フラッドライトは、製造されるビームの広がりと投影距離が異なる指向性器具です。 反射光源からの光の広がり (ビーム幅) は、フラッド ライトでは大きなビーム角度で測定されます。 光が広いビームの広がりでより低い角度から発せられると、遠くに移動するにつれてより拡散します。 その結果、光は、光を反射する光源から遠ざかるにつれて拡散し、強度を失います。 フラッドライトでは、45 度を超えて 120 度までのビーム幅が最も一般的です。 照明パターンを検討するときは、特にフラッド ライトの場合、取り付け角度を考慮することが重要です。

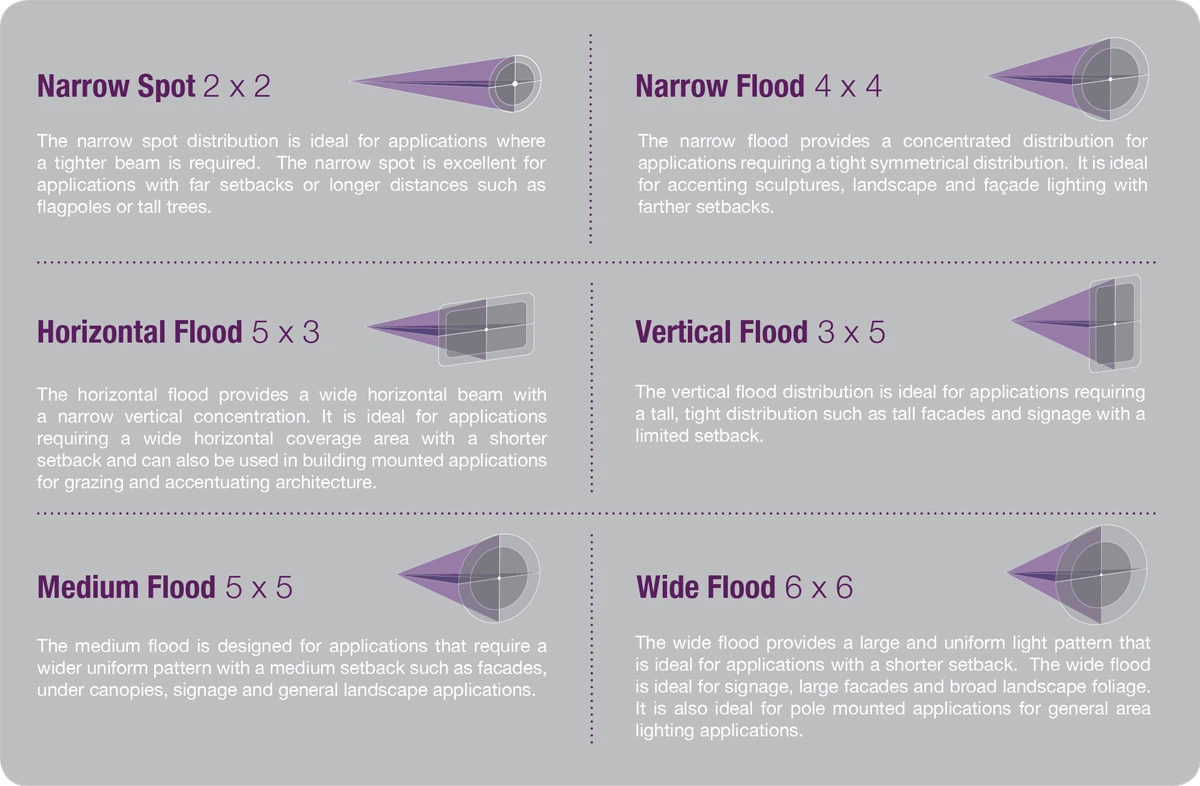

ほとんどのフラッド ライトは角度調整可能な取り付けがあり、IESNA 配光パターンの代わりに NEMA ビーム スプレッドを使用しているため、取り付け角度によって、NEMA ビーム スプレッドが表面に光を投影する方法が決まります。 技術情報が公開されようとしています。 器具の水平方向と垂直方向の光の広がりを表す 2 つの値と、強度が器具の最大光強度の少なくとも 10% である光の 2 つの平面を使用して、NEMA 配光を表します。
ライトが設置されている場所と照らされているエリアとの間の距離は、プロジェクトに最適な Benwei 配光を定義します。 短い距離では大きなビームが理想的ですが、長い距離では狭いビームが理想的です。 広大な地域を均一に照らすのとは対照的に、フラッド ライト、ひいては NEMA Bead スプレッドは、限られたエリアに焦点を絞った照明を生成するように設計されています。
Benwei の分類システムは、フィクスチャによって生成されるビーム内の光の分布を表します。
広大な地域を均一に照らすのとは対照的に、フラッド ライト、ひいては NEMA Bead スプレッドは、限られたエリアに焦点を絞った照明を生成するように設計されています。 器具の適切なビーム角度を決定するために、ライトの取り付け位置とそれが照らす領域との間の距離に注意する必要があります。 正しい NEMA 分類タイプを選択することで、プロジェクトに適したタイプの配光を取得できます。
取り付け
取り付けのタイプは、ハイマスト ライトとフラッド ライトのもう 1 つの違いです。 ハイマスト ライトは、常にリジッド ホリゾンタル テノンを使用して配置されますが、フラッド ライトは、照明の角度を変更するために、多くの調整可能なマウント タイプ (以下を参照) に配置できます。
取り付けタイプ
ハイマスト照明
このマウントである RIGID Horizontal Tenon は、フィッティングが下向きになるようにします (IDA 準拠)。 ハイマスト ライトは、4-ライトの安全性を保証する水平ほぞに加えて、ボルト取り付け技術を使用して取り付けられています。
水平ほぞに取り付けられた投光照明は、「スリップフィッター」マウントを採用することが多く、セット スクリューを使用して固定するため、振動の問題が発生しやすくなっています。
フラッドライト
ナックル マウント: このマウントは 12 インチのネジを使用して構造物に取り付け、多くの固定方向のいずれかに固定具を向けることができます。
その適応性のために最も人気があるのは、調整可能なスリップフィッターです。 このアタッチメントは、器具の角度を 90 度から 180 度まで変更できるようにすることで、指向性照明を可能にします。
トラニオン マウント - この便利なアタッチメントを使用すると、フィクスチャを多くのプリセット角度の 1 つに向けることができ、平らな物体 (建物や柱など) に簡単に接続できます。
フラッド ライトを使用すると、フラッド ライトを柔軟に設置できるため、地上の光のパターンが変化する可能性があります。 たとえば、フィクスチャが「上向き」に傾斜している場合、ビームの広がりが広いということは、光が遠くに行くほど分散することを示しています。 光は集束面から離れるにつれて分散し、強度を失います。 フラッシュライトを地面に直接向けているとします。 次に、真正面に向けるまで、フラッシュ ライトをオンにすると、その光線がどのように変化するかを確認 (または思い出してください) します。
取付高さ
意図したターゲット領域に到達するライトの効率は、取り付け高さに大きく影響されます。 器具に最適な配光パターンを選択するには、ライトの取り付け位置と照らしたい領域との間の距離を知ることが必要です。 特定の領域を最も効率的に照らすには、ポールごとに多数の器具を使用する場合、ポール間の距離を考慮する必要があります。
高いマストのライト
ハイマスト照明ポールは、その断面寸法 (50 フィート以上) と比較して高いことが多いハイマスト照明ポールの高さのために、柔軟性があり、風の負荷に敏感である可能性があります。 ハイマスト ライトは通常、取り付け高さが高くなります (50 フィート以上)。 より高い取り付け高さによる光の範囲の拡大により、使用するポールの数を減らすこともできます。
フラッドライト
投光照明は、通常、取り付け高さが 15 ～ 35 フィートですが、状況によっては、ポールの高さを高くすることもできます (ただし、高いマスト照明の高さに達することはめったにありません)。 長距離の狭いビームは必要ないため、狭い範囲ではより広いフラッド ビームが適しています。 より遠くの空間を照らすには、高度に集束された遠距離ビームが必要です。
照明の実質的な重なり (または望ましくない重なりの完全な欠如) を防ぐために、照明柱を立てるときに光源間の距離とビームの半径を考慮する必要があることに留意することが重要です。新しいプロジェクト。
IDA Dark Sky コンプライアンスおよびバグ評価
ダーク スカイ コンプライアンスの要件は、光害に対する保護を提供します。 ダーク スカイ準拠の屋外照明器具は、光源を覆い、まぶしさを軽減し、夜間の視力を向上させます。
- Dark Sky Compliance のいくつかの特徴は次のとおりです。
- 必要に応じてライトをオンにするだけです (調光器、タイマー、またはフォトコントロールを使用)
- 照明が必要な領域のみがライトで照らされます。
- 照明は、必要または安全な程度の明るさのみです。
- 最も重要なことは、このコンテキストで「アップライト」を防ぐために、ライトは光学系またはシールドを利用する必要があるということです。
IDA 準拠の評価を維持するために、ハイマスト照明は常に水平ほぞを使用して配置されます (照明の光学系が下向きになるように)。 非常に高いポールの写真は高いマスト ライトに似ているかもしれませんが、高いマスト フィクスチャの光学系が下を向いておらず、不適切に配置されていると、ほとんどの光が失われることに注意してください。
対照的に、投光照明は、取り付けブラケットで角度を変更できるため、ポールに対して 90 度の向きにしないと、IDA 準拠の評価が失われます。 地面に均一な照明を生成するフラッド ライトの能力は、傾斜すると低下します。
その結果、フラッド ライトの選択されたグループのみが IDA 準拠と見なされます。 LED フラッド ライトの仕様書に「IDA 苦情」が記載されているのはよくあることですが、細字部分を読むと、照明器具の取り付け角度が変わるとすぐにわかります (これが、使用する理由です)。そもそもフラッド ライト)、IDA 準拠ではなくなります。 それにもかかわらず、この取り付け方向はフラッド ライトでは一般的ではなく、90 度の角度では、そもそもフラッド ライトを選択する目的が無効になります。 原則として、真っ直ぐ下を向いている (90 度の角度で配置されている) フラッド ライトは IDA と互換性があります。
バグ評価
BUG は、バックライト (器具の後ろから来る光)、アップライト (照明器具の水平面の上から来る光)、およびグレア (高角度から来る光の量) を表します。 これら 3 つすべてを最小限に抑えた照明器具は、光の質を高め、荒々しさを軽減し、多くの場合、Dark Sky Compliant です。
特定の屋外の場所で許容される光レベルであるダーク スカイ準拠のライト ゾーンは、国際ダーク スカイ アソシエーションと IES によって開発されたバグ評価システムと連携して機能します。 U0 BUG レーティングのフィクスチャは上向きに光を送信しません。 数値が低いほど、フィクスチャが IDA 規格に準拠している可能性が高くなります。
結論
要約すると、フラッド ライトとハイ マスト ライトには多くの違いがあり、プロジェクトに最適な製品タイプを決定する際には考慮すべきことがたくさんあります。 フィクスチャが計画されたアプリケーションの照明要件を満たしているかどうかを確認するために、多くの場合、測光評価を行うことが望ましいです。
備品の選択やレトロフィットの実行にサポートが必要ですか? あなたは私たちのサポートを持っています！ の助けを借りて、お住まいの地域に適した照明、備品、コントロール、および機器を選択できます。本威照明このプロセスを進むにつれて。
