ハイパワー LED の熱管理: 過熱から最適な冷却まで

ハイパワー LED の熱管理: 過熱から最適な冷却まで

熱は LED の目に見えない死因です -LED ライトを明るく長持ちさせるには、熱管理をマスターすることが鍵となります-

LED 照明が普及した今日、「エネルギー効率、環境に優しい、長寿命」などの利点についてよく耳にします。しかし、高出力 LED は実際には非常に「熱に弱い」-ことをご存知ですか?-適切に冷却しないと、寿命が 100,000 時間からわずか 10,000 時間に大幅に低下し、明るさも大幅に低下する可能性があります。今日は、高出力 LED の熱管理の秘密を深く掘り下げてみましょう。-

なぜ LED にも「冷却」が必要なのでしょうか?

LED はクールな光源とみなされていますが、その光電変換効率は完璧ではありません。実際には、電気エネルギーのうち光に変換されるのは 10 ～ 20% だけで、残りの 80% が熱になります。 10W LED ランプが実際に 8W の熱を発生することを想像してください。

この熱は小さな PN 接合 (チップ コア) に集中します。すぐに消費しないと、ジャンクション温度が急速に上昇します。 125 度を超えると、LED は次のような影響を受けます。

輝度低下

色の変化 (特に白色 LED)

寿命が大幅に短縮される

突然の故障

重要な洞察: 熱管理はオプションではありません。-高出力 LED 設計には不可欠です。-

LEDから熱はどのように「逃げる」のでしょうか?

熱放散経路を理解することは、最適化への第一歩です。研究によると、LED の熱は主に 2 つの経路を通じて放散されます。

上りパス: PN 接合 → レンズ → 空気 ❌ (効率が低く、寄与は少ない)

下向きのパス: PN 接合 → 基板 → 内部ヒートシンク → 基板 → 外部ヒートシンク → 空気 ✅ (主経路)

このように考えてください。上りの道は分厚い壁を通り抜けようとするようなものですが、下りの道は特別に作られた高速道路です。ほとんどの熱狂者は「高速道路を利用する」ことを選択します。

熱のボトルネックを特定する: 「トラブルメーカー」は誰ですか?

熱抵抗解析により、次の 3 つの主要なボトルネックが明らかになります。

1. サファイア基板 - 予期せぬ「チョークポイント」

従来の LED は主にサファイア基板を使用します。光学的には優れていますが、熱的には劣っており (わずか 46 W/(m・K))、熱放散の最初の障壁になります。

2. 熱接着剤 - 隠れた「スピード バンプ」

チップをヒートシンクに接着するために使用される熱接着剤の熱伝導率は通常 30 W/(m・K) 未満であり、金属の数百、さらには数千をはるかに下回ります。

3. 断熱層 - 必要な「料金所」

安全要件には断熱層が必要ですが、一般的な断熱材は熱性能が低く、熱放散の大きな障害になります。

興味深い発見: ANSYS のシミュレーションでは、アルミニウム ボードが大きいほど必ずしも優れているわけではないことが示されています。辺の長さが 4mm を超えると、さらにサイズを大きくしても放熱性はほとんど向上しません。それは、小さな蛇口から水を汲むためにバスタブを使用するようなものです - 無駄です。

LED を「クール」に保つための 5 つの最適化戦略

戦略 1: マテリアルのアップグレード - 「子午線」のブロックを解除する

基板材料の選択:

サファイア：46W/(m・K)❌

シリコン基板：150W/(m・K)✅

炭化ケイ素: 370 W/(m・K) ✅

接続材料の革新:
熱接着剤を金属はんだ（金-}合金など）に置き換えると、熱抵抗が 50% 以上減少します。

戦略 2: 構造革新 - 熱- 電気分離

従来の設計では電気経路と熱経路が詰め込まれているため、絶縁層が避けられないボトルネックになっています。新しいテクノロジーの用途熱的-電気的分離、熱が断熱層を完全に迂回する専用の経路を通るようにします。

戦略 3: 取締役会の革命 - 4 つの代替ソリューション

驚きの発見: 最適化されたシリコンボードは 1.6mm×1.6mm - だけで十分ですが、小さいながらも強力です。

戦略 4: 放熱面積の計算 - もう「推測」する必要はありません

自然冷却(ファンなし):

ワット当たりの放熱面積 50 ～ 70cm²

1W LED には名刺-サイズのヒートシンクが必要

強制冷却(ファン付き、風速3m/s):

1ワット当たりの放熱面積17～23cm²

面積60％以上削減！

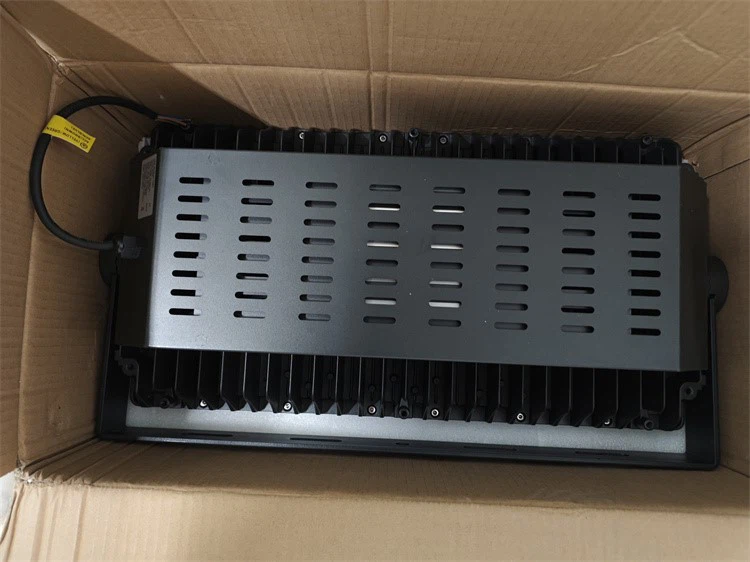

戦略 5: ヒートシンクの最適化 - フィン + ヒートパイプ=の強力なコンボ

新しいフィン付きヒートパイプ ヒートシンクが効率的な冷却を実現します。

ヒートパイプ接触高さ: 50mm (最適)

フィンの数: 12

折り高さ: 3.17mm

16W LEDをサポート、温度70度未満

実際のケース: コーンランプの熱的課題

この論文では、一般的なコーンランプを分析しています。

理論散逸面積: 1900cm²

理論的消費電力: 27-38W

実際の電力: 52W ❌ (過熱!)

調整された電力: 38W ✅ (通常)

これは私たちに、理論的な計算は実際に検証されなければならないことを教えてくれます。そうでなければ、私たちは単なる「安楽椅子戦略家」に過ぎません。

将来の展望: LED 熱管理の次のステップ

界面熱抵抗の研究: 層間の接触抵抗を調査する価値があります

3D構造の最適化: 平面寸法だけではなく - 3D 形状も熱放散に影響します

異方性材料：方向によって熱伝導率が異なる新素材

製造プロセスの画期的な進歩: 優れた設計を低コストで大量生産できる-

結論: 熱管理は芸術でもあり科学でもあります

ハイパワー LED の熱管理は、アスリートのための冷却システムを設計するようなものです。-アスリートの生理機能 (材料特性) を理解し、適切な放熱経路を設計し (構造設計)、適切な冷却装置 (ヒートシンク) を装備する必要があります。

材料の革新、構造の最適化、正確な計算を通じて、高出力 LED を「低温」状態で動作させ、理論上の長寿命と高効率を確実に実現できます。{0}次回 LED ランプを選択するときは、熱設計にもっと注意を払ってください -。熱設計により、どれだけ長く使用できるかが決まります。

参考文献: Guo Wei「高出力 LED の熱管理」、華中科技大学修士論文、2013 年

この記事はポピュラーサイエンスを目的とした学術論文の解釈に基づいています。特定の技術的な実装については、専門家に相談する必要があります。
