非絶縁型 LED ドライバ:-費用対効果の背後にある技術的トレードオフと安全性の重要性-
商業・産業用LED照明分野では、より高いレベルのLED照明を追求しています。システムの有効性(照明器具の効率)以下最初の費用は常に必須の命令です。かつては安全性の観点から伝統的に好まれてきた、かつては主流だった分離型ドライバー ソリューションは、現在、ますます蔓延するウイルスによる重大な課題に直面しています。非絶縁型 LED ドライバー-。半導体技術と絶縁材料の進歩により、主電圧を LED 負荷に直接結合するこれらのドライバ アーキテクチャがより受け入れられ、応用されるようになりました。しかし、この「高電圧直接結合」とは実際には何を意味するのでしょうか?パフォーマンス、コスト、安全性のバランスを考慮して情報に基づいた意思決定を行うために、設計者と仕様者が習得しなければならない重要な知識は何ですか?
I. 中心概念: 「非分離」とは何を意味しますか?
非分離ドライバーを理解するには、まず「分離」の定義を明確にする必要があります。-スイッチ-モード電源では、「絶縁」とは、高周波変圧器を介して入力(一次側、通常は高電圧ACに接続)と出力(二次側、LED負荷に接続)の間に直接電気接続がないバリアを作成することを指します。-このバリアは電圧変換を可能にするだけでなく、重要な機能を提供します。安全隔離そしてノイズ抑制。
対照的に、非絶縁型 LED ドライバー-より直接的な方法を採用しています高{0}}電圧直接結合- アーキテクチャ。通常、降圧(ステップ-)、ブースト(ステップ-)、またはバックブーストコンバータなどの DC-DC トポロジを使用して、整流およびフィルタリングされた高電圧 DC バスから直接電圧を調整し、LED 負荷に電力を供給します。-入力と出力はインピーダンスまたはフィードバック ネットワークを通じてのみ接続されており、変圧器のような電気的絶縁はありません [1]。この根本的な違いにより、結果として一連のトレードオフが引き起こされます。-
II.技術的な詳細: 非絶縁アーキテクチャの動作原理と主要な課題-
非絶縁ドライバの核心は、簡素化された電力段設計にあります。-最も一般的な非絶縁型降圧コンバータを例にとると、そのワークフローは次のように要約できます。-
AC整流:入力 AC (例: 220V AC) は、ブリッジ整流器とフィルタリング コンデンサを介して高電圧 DC バス (約 . 310V DC) に変換されます。-
パワースイッチング変調:制御 IC はパワー MOSFET スイッチを駆動し、高電圧 DC で高周波 PWM チョッピングを実行します。{0}{1}
LCフィルタリングと出力:チョップされたパルス電圧は、インダクタ (L) とコンデンサ (C) のフィルタ ネットワークによって安定した DC 電流に平滑化され、LED ストリングを直接駆動します。
電流検出とフィードバック:出力電流は LED ループと直列のセンス抵抗 (Rsense) を介して監視され、定電流駆動のための閉ループ制御を形成します。-
このアーキテクチャではトランスが不要になりますが、高電圧バスの管理と熱設計-重要な課題として。 LED 負荷のマイナス (またはトポロジによってはプラス) 端子は整流された高電圧バスに直接接続されている可能性があるため、LED メタルコア PCB (MCPCB) 全体と、場合によっては照明器具のハウジングがアースに対して高電圧電位を運ぶ可能性があります。-これにより、照明器具に対して厳しい要求が課せられます。断熱システム設計、いかなる状況でもユーザーが充電部に接触できないという絶対的な確実性が必要です。

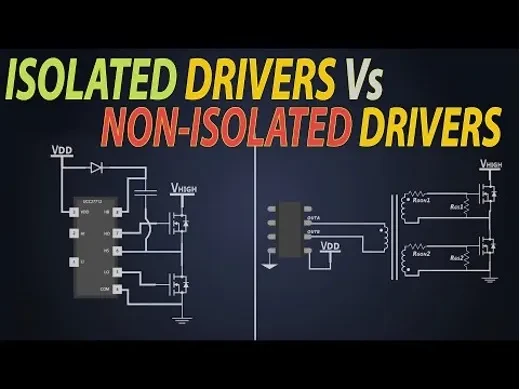

Ⅲ.孤立型と非孤立型:{2}}総合的な意思決定-の比較表
これらのドライバ ソリューションのどちらを選択するかは、単純な二者択一ではなく、特定のアプリケーションのコンテキストに基づいた体系的なトレードオフになります。{0}}以下の表は、2 つの技術パス間の主な違いをまとめたものです。
| 比較次元 | 孤立したドライバー | 非分離型ドライバー- |
|---|---|---|
| 電気安全原則 | 変圧器に依存して提供される強化絶縁体入出力間、SELV(安全特別低電圧)規格を満たしています。{0}出力側はタッチセーフです。- | トランス絶縁はありません。照明器具全体に依存する基礎絶縁感電を防止するための保護アース接続 (クラス I 構造)。出力側には危険な電圧がかかります。 |
| 標準的な効率 | トランスコアと巻線損失の影響を受けます。効率は通常 87% ~ 92% の範囲です。 | 電力経路内のコンポーネントが少ないほど、損失が低くなります。効率は通常 90% ~ 95% 以上に達し、優れたパフォーマンスに貢献します。照明器具の効率. |
| サイズと電力密度 | 変圧器はかなりのスペースを占めるため、体積が比較的大きくなり、電力密度が低くなります。 | トランスがないため、よりコンパクトになります高密度の回路レイアウトサイズが重要な用途(ダウンライト、ライト ストリップなど)に最適です。- |
| コスト構造 | 磁気コンポーネント (トランス)、フォトカプラなどのコストが高くなります。回路は比較的複雑です。 | コンポーネント数が約 20% ~ 30% 削減され、BOM コストが大幅に削減され、明確な価格競争力の優位性. |
| 信頼性と寿命 | トランスはサージやノイズに対する自然なバリアを提供し、LED 負荷に対する強力な保護を提供します。多くの場合、寿命は電解コンデンサによって制限されます。 | -高電圧ストレスが電源スイッチと LED に直接印加されるため、高品質のコンポーネントと厳格な PCB が要求されます。-沿面距離とクリアランス距離。優れた ESD およびサージ保護回路が不可欠です。 |
| メンテナンスと設置 | インストールは比較的安全です。保守担当者が低電圧の二次側を取り扱う際に直接的な危険にさらされることはありません。{0}} | クラス I 接地規定を厳守することが必須です。設置、デバッグ、メンテナンスには電源の切断と放電の確認が必要であり、オペレータにはより高度な専門知識が必要です。 |
| 典型的なアプリケーションシナリオ | 屋外照明、湿気の多い環境(IP65+)、触れることができる照明器具(電気スタンド、パネルライトなど)、厳しい安全認証要件のある市場。 | -断熱性の高い屋内照明器具(埋め込み型ダウンライト、トロッファーなど)、保護ハウジング付きの照明器具、コストを重視する商業プロジェクト、-スペースに制約がある-超薄型の光学設計-. |
IV.安全第一: 非分離ドライバー アプリケーションに対する-交渉不可のレッドライン-
魅力的な効率とコストにもかかわらず、非絶縁ドライバのアプリケーションは、妥協のない安全基盤の上に構築される必要があります。{0}次の点はエンジニアリング実践の基礎です。
必須のクラス I 接地 (保護アース):これは非分離ソリューションの生命線です。-照明器具の金属ハウジングは、低インピーダンス経路を介して主電源保護アース (PE) に確実に接続し、あらゆる故障電流が回路ブレーカーを確実にトリガーするようにする必要があります。-。
堅牢な断熱システム設計:LED MCPCB とヒートシンクの間には、熱伝導率の高い高強度絶縁サーマル パッド(定格 3kV 以上など)を使用する必要があります。{0}} PCB レイアウトは、より厳しい要件を満たす必要があります。沿面距離と電気的空間距離湿気や埃によるリスクを軽減するために、一次側回路と接触可能な部品との間に設置してください。-[2]。
包括的な保護回路:過熱保護や過電流保護を超えて-効果的差動およびコモンモードサージ抑制(MOV、GDT の使用など) は、脆弱な LED とドライバー IC を系統上の過渡電圧スパイクから保護するために不可欠です。
V. 市場動向と合理的な選択
現在、改善により、断熱材の性能ドライバ IC の保護機能がますます堅牢になっているため、制御された屋内環境における非絶縁ソリューションの適用は着実に拡大しています。{0}多くの大手照明器具メーカーはハイブリッド戦略を採用しています。プレミアムで信頼性の高い製品ラインには独立したドライバーを使用することを主張しています。-に基づいたソリューションを提供しながら、高性能-非絶縁型ドライバ IC-管理された設置環境を備えたコスト重視のプロジェクト向け。{0}}
プロジェクトの意思決定者は、システム レベルのリスク評価に基づいて選択する必要があります。-
分離されたドライバーを選択します。安全性が絶対的な最優先事項である場合、アプリケーション環境が制御されない場合、エンドユーザーが照明器具に直接触れる可能性があります。{0}
非分離ドライバについて考えてみましょう。-のために屋内の乾燥した-環境プロジェクト限られた予算、厳格な有効性要件、専門的な設置/メンテナンス、および照明器具の機械設計が適切な接地と絶縁を保証できる場合。
よくある質問
Q1: 非分離ドライバーは常に分離ドライバーよりも安価ですか?{1}}
A:部品表 (BOM) コストの観点からは、通常は「はい」です。ただし、システムの総コスト考慮する必要があります。非絶縁ドライバを使用すると、より高価な絶縁材料、より厳格な接地構造、照明器具側でのより複雑なテストと認証が必要になる場合があります。これらのコストは、ドライバーの価格差を相殺できます。最終的なコストは、具体的な設計と調達規模によって異なります。
Q2: 非絶縁型ドライバ ソリューションは、CE や UL などの国際的な安全認証を取得できますか?{1}}
A: はい、ただし認定パスと条項が異なります。たとえば、UL 規格では、絶縁型ドライバは UL8750 (LED 機器) + UL1310 (クラス 2 電源ユニット) の組み合わせに従うことがよくあります。非絶縁ドライバは通常、UL{6}} UL1598 (照明器具規格) に基づいて評価され、接地導通、絶縁強度、障害状態のテストに重点が置かれます。多くの場合、認定プロセスはより困難で複雑です。
Q3: 修理または交換の際、照明器具の元の絶縁ドライバを非絶縁ドライバと直接交換できますか?-
A:絶対に禁止です!これは非常に危険な行為です。 2 つのドライバ タイプは、出力特性、安全アーキテクチャ、照明器具の設計要件が根本的に異なります。それらを置き換えると、照明器具が損傷するだけでなく、必要な絶縁または接地保護が失われるため、致命的な感電の危険が生じる可能性があります。ドライバーの交換は、元の設計仕様に厳密に従うか、資格のある専門家の指導の下で行う必要があります。
Q4: 実際のプロジェクトにおける非分離ドライバの「効率の向上」による実際的な利点はどの程度重要ですか?{1}{2}
A:効率性の利点は、大規模なプロジェクトで意味を持ちます。{0}}それぞれ 60W の照明器具 10,000 台を備え、年間 4,000 時間稼働し、電気代が 0.12 ドル/kWh の商用プロジェクトを考えてみましょう。ドライバーの効率が 3% 向上すると、年間約 10,000 * 60W * 3% * 4,000 時間 / 1000 * 0.12 ドル ≈ 8,640 ドルの節約になります。長期的には、これらの節約はかなりの額になります。
参考文献とメモ
[1] モハン、アンデランド、ロビンス。パワー エレクトロニクス: コンバータ、アプリケーション、および設計. 3第 版。 Wiley、2002 年。(非絶縁型 DC- DC コンバータ トポロジに関する信頼できるテキスト。)
[2] 国際電気標準会議。IEC 61347-1:2015*「LED 制御装置 - パート 1: 一般および安全要件」*。 (絶縁、沿面距離、およびクリアランス要件を詳細に規定した、LED ドライバーの安全性に関する中心的な国際規格。)
[3] アプリケーションノートと設計ガイド主要な LED ドライバ IC メーカー(TI、MPS、Infineon など)が提供する非絶縁型降圧/降圧-ドライバ用の非絶縁型 LED ドライバ IC メーカー(TI、MPS、Infineon など)は、実際のエンジニアリング設計のための直接の技術リファレンスとして機能します。
