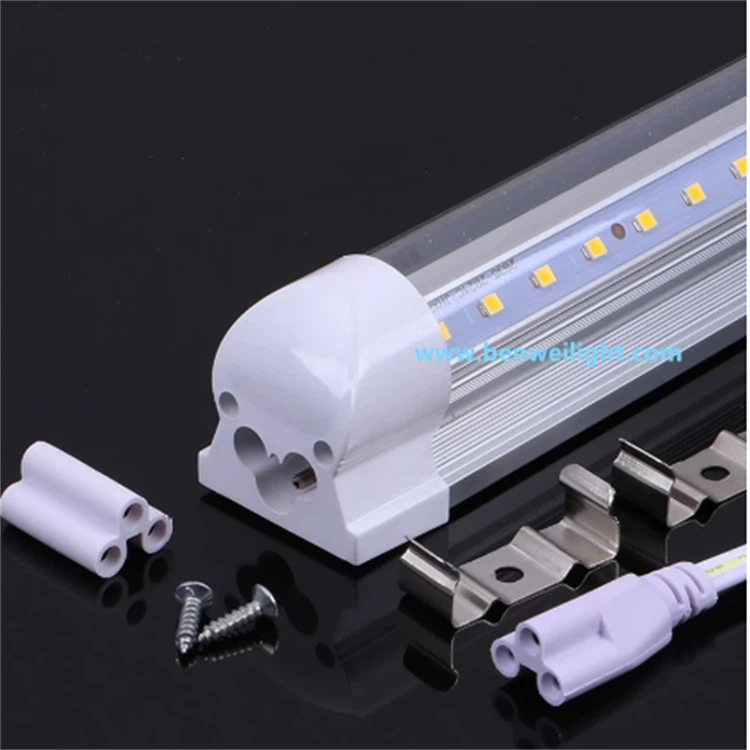

ミニチュアでのサーマルマスタリー: その方法T5 一体型 LED チューブ(Ø16mm) 放熱の課題を克服して 30,000+ 時間の寿命を達成
LED ドライバーを細い T5 チューブ (Ø16mm) に統合すると、熱管理のパラドックスが生じます。-表面積が最小限の空間に閉じ込められた高出力電子機器。さらに、高度なエンジニアリング ソリューションにより、これらのシステムは 30,000 時間の寿命を維持しながら、周囲温度 85 度でも確実に動作することができます。メーカーが「熱ボトルネック」を克服する方法は次のとおりです。
1. 材料の革新: 従来の PCB を超えて
セラミック基板
窒化アルミニウム (AlN) セラミックス:
熱伝導率:180-200W/mK(対 FR4 PCB の場合は . 1-2 W/mK)
高出力 LED チップとドライバ IC に使用-
130 度 (LED 接合故障しきい値) を超える局所的なホットスポットを防止
メタルコア PCB (MCPCB)
層状構造:
銅回路層→誘電体層→1.5mmアルミニウムベース
サーマルビア: 導電性エポキシ (Φ0.3mm) で満たされたレーザー-で穴あけされたマイクロ-ビアは、熱を垂直に伝達します。80W/mK
サーマルインターフェースマテリアル（TIM）
シリコーン-ベースのギャップフィラー6-8W/mK導電性
45 度で液化して微細な空隙を埋める相変化材料（PCM）-
2. 幾何学的熱経路の最適化
「サーマルスパイン」アーキテクチャ
中央アルミレール:
一次熱導管として機能します（k=160 W/mK）
サーマルテープを介してドライバーコンポーネントに直接接着
ドライバーのセグメンテーション
重要なコンポーネントは 3 つのゾーンに分散されています。
チューブ端の AC-DC 整流器（最も高温）
中間点の DC-DC コンバータ
全長に沿ったLED
累積的な熱スタッキングを防止
3. パワーエレクトロニクスによる緩和策
ドライバー効率の画期的な進歩
| 成分 | 従来の効率性 | 高度なソリューション |
|---|---|---|
| AC-DC 整流器 | 82-85% | GaN FET (92-95%) |
| DC-DC コンバータ | 88% | ゼロ電圧スイッチング (94%) |
| 総損失 | 18-20W (18Wチューブ内) | <6W |
例: 94% 効率のドライバーを備えた 18W 真空管は、従来の設計の . 3.6W に対してわずか 1.08W の熱しか発生しません。
4. 検証とライフタイムモデリング
加速テストプロトコル
IEC 60068-2-14 熱衝撃: -40 度 ↔ +85 度 (100 サイクル)
85度/85%RHの湿熱：1,000時間
TM-21-11 予測モデリング:
L70=t0 * e^(-(Tj-25 度 )/Q10)
どこ：
Tj=測定されたジャンクション温度 (通常、<105°C)
Q10=2.0 (業界加速係数)
結果: 測定された Tj=103 度 → L70 の予測寿命=34、200 時間
現実の-世界の熱署名
5. 制限と障害のしきい値
設計上の重要な制約
最大周囲温度: 標準チューブの場合は 60 度。 85 度には銅-コアボードが必要です（コストは +23%）
チューブの長さとパワー:
| 長さ | 最大安全電力 |
|---|---|
| 600mm | 9W |
| 1200mm | 18W |
| 1500mm | 24W (ハイブリッド冷却付き) |
主な故障モード
電解コンデンサのドライアウト-:
軽減策: ソリッドステート コンデンサ (105 度定格)-
はんだ接合部の疲労:
軽減策: Ag ナノ粒子を含む SAC305 はんだ
結論: 小型化された信頼性の物理学
T5 一体型チューブは、以下によって熱安定性を実現します。
材料科学: AlN セラミック/高{0}}k TIM
トポロジーの最適化: セグメント化されたドライバー + サーマルスパイン
損失の最小化: GaN- ベースの効率 94% 以上のドライバー
これらの革新により、ジャンクション温度を維持できるようになります。<105°C-below the critical 130°C degradation threshold-even in Ø16mm confines. For mission-critical applications (hospitals, cold storage), specify tubes with:
セラミック基板(標準の MCPCB ではありません)
ジャンクション温度レポートLM-80テストより
ディレーティング曲線 for >50度の周囲温度
