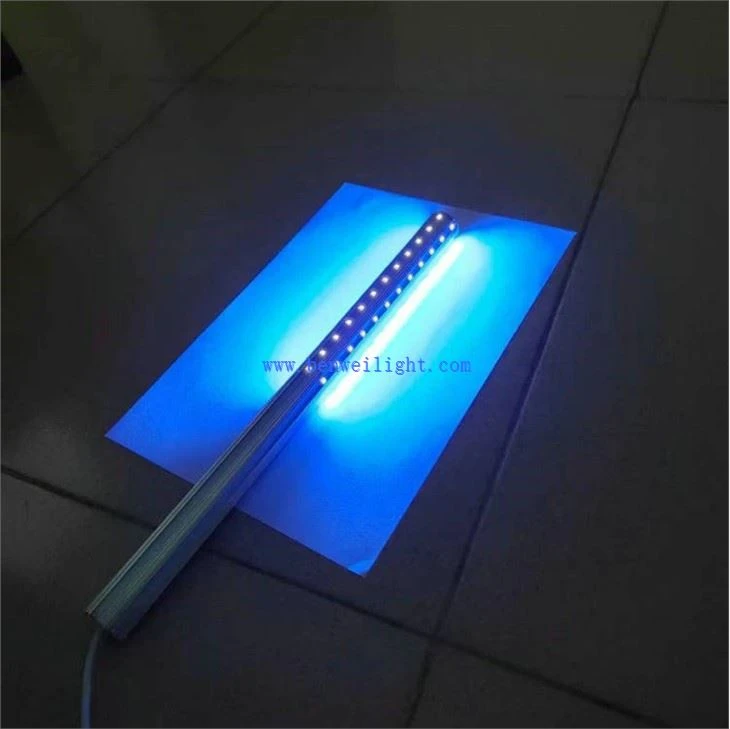

コンフォーマルコーティング検査用UV LEDランプ

コンフォーマルコーティング工程検査
一般に、新しく製造され、完全に統合された PCB は、良好な電気的特性を備えています。しかし、吸湿、表面の導電性粒子による汚染、静電気によるほこりの吸着、湿気の結露などの結果として、それらは急速に劣化します。プリント回路基板は、これらの種類の熱から守るための最後のステップとして保護コーティングが施されることがよくあります。特に複雑で特殊なアプリケーションの場合。

お問い合わせを送る

コンフォーマルコーティング検査用UV LEDランプ

光硬化コンフォーマルコーティングの重要な利点

このガイドでは、光硬化型コンフォーマルコーティングを適用する利点について、コストの妥当性、一般的な処理の推奨事項とベストプラクティス、製品選択基準、統計、および業界標準とともに説明します。

コンフォーマルコーティングは、次の目的で使用されます。 y 腐食とアーチをなくす y コンポーネントの機械的サポートを強化し、はんだ接合部の疲労寿命を改善する y 絶縁導電コンポーネントの回路フットプリントを凝縮し、コンポーネント間の間隔を狭くする y スズウィスカの成長を大幅に遅らせる yハウジングとエンクロージャが不要なため、軽量で小型のアセンブリが可能になります y 前述のすべての利点。

応用：

• 光化学反応

• UV硬化など

• 印刷

• コーティング

• 接着剤

• 偽造品の検出/セキュリティ

• UVトーチ

• 蛍光写真

• 歯科治療

•犯罪捜査

• オイル漏れ検出
